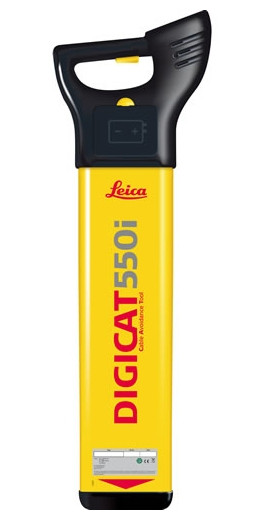

Трассоискатель Leica Digicat 550i

Трассоискатель Leica Digicat 550i
  • В наличии

Цену уточняйте

Трассоискатель Leica Digicat 550i
Цену уточняйте
В наличииТрассоискатель Leica Digicat 550i
+77172784534
Отдел продаж
  • +77073276947 Менеджер Анна
  • +77079091982 Дамир
  • +77475340067 Николай
+77172784534
Отдел продаж
  • +77073276947 Менеджер Анна
  • +77079091982 Дамир
  • +77475340067 Николай
  • График работы
  • Адрес и контакты

Надежный и точный трассоискатель Leica Digicat 550i предназначен для обнаружения и определения глубины залегания подземных трасс трубопроводов, кабелей (обесточенных и под напряжением). Трассоискатель Digicat 550i ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для моделей Digicat с функционалом Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.

Генератор способен задавать поисковые сигналы на активных частотах 8192 и 32768 Гц. Представляет собой комплект оборудования, состоящий из приемника и генератора, который является простым и эффективным решением для поиска и предотвращения повреждения подземных коммуникаций перед проведением земляных работ.  Digicat 550i – приемник, предназначенный для поиска и определения глубины кабелей и трубопроводов по сигналам частотой от 50 Гц  до 60 кГц в пассивных режимах и 8192, 32768 Гц в активных режимах с использованием генератора. При включении Digicat 550i запускается режим «Напряжение», что позволяет сначала обнаружить силовые кабели под напряжением, представляющие наибольшую опасность. Digicat 550i определяет глубину залегания трассы с погрешностью ±10%. Digicat 550i имеет легкую конструкцию, встроенный датчик освещенности, который сам включает подсветку, функцию самотестирования.

В сочетании с новейшими алгоритмами обработки цифровых сигналов и интеллектуальным программным обеспечением локаторы серии Digicat i делают наземные обследования простой и быстой задачей, повышают безопасность и в конце концов экономит время и деньги. Локаторы Digicat 500i и 550i определяют местоположение подземных проводящих коммуникаций путем приема электромагнитных сигналов, излучаемых ими.  Трассоискатель Digicat 550i, с его автоматическим контролем и комбинированным режимом определения "Auto Mode", специально разработан для уменьшения ошибок из-за человечесого фактора в процессе измерений. В сочетании с точным и надежным определением местоположения Digicat 550i может предотвратить повреждение подземных коммуникаций во время проведения земельных работ. Активный сигнал трассировки доступен при использовании генератора Digitex 8/33. С использованием генератора возможен режим индикации глубины залегания, что является остовным отличием трассоискателей 500i и 550i. Доступно для 50 Гц или 60 Гц в соответствии с частотой электросети в используемом  регионе.Трассоискатели серии Digicat 550i могут быть дополнительно оснащены беспроводной технологией передачи данных Bluetooth, что позволяет им легко интегрироваться с мобильными технологиями сбора картографических и геодезических данных.



Программное обеспечение Digicat обрабатывает эти сигналы и обеспечивают оператору звуковое и визуальное отображение информации о положении, глубине залегания и направлении проложения коммуникаций. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для моделей Digicat с функционалом Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.

Простая и удобная в работе – эта система позволяет избежать повреждений объектов, расположенных под землей и как следствие, сократить финансовые расходы и потери рабочего времени. Система DigiSystem может использоваться для поиска действующих (находящихся под напряжением) силовых кабелей, металлических объектов, отражающих сигналы, а также для трассировки пластиковых труб, дренажных каналов и других неметаллических коммуникаций. Трассопоисковая система DigiSystem легко адаптируется под решение любых задач, благодаря широкому выбору аксессуаров и модельному ряду.

Виды подземных коммуникаций
  • Самотечные трубопроводы (канализация, ливневая канализация, дренаж). Строятся из железобетонных, асбестоцементных и керамических труб.
  • Напорные трубопроводы транспортируют под давдением жидкостные и газовые продукты (водопровод, газопровод, теплофикация и др.). Сооружаются из стальных труб.
  • Кабельные сети (силовые кабели высокого и низкого напряжения ― электротранспорт, а также телефонная связь, радиовещание, сигнализация – слаботочные линии). Прокладывают в блоках из бетонных, асбестоцеменных и других труб, иногда по дну траншеи.
Два способа поиска ― пассивный и активный

При пассивном ( способ наведенных токов) способе с помощью трубокабелеискателя(Digicat 500i, 550i) обнаруживается переменное магнитное поле, существующее вокруг токонесущих кабелей. Обнаруживаются электрокабели и металлические трубы неглубокого заложения. Особенно на застроенных территориях где много блуждающих токов. При активном способе вокруг отыскиваемых подземных коммуникаций создается искусственное магнитное поле. Для этого кроме трубокабелеискателя необходим генератор электромагнитного поля звуковой частоты(DIGITEX 8/33).

При использовании генератора два способа: контактный и бесконтактный
  1. Контактный. Генератор в удобном месте подключается к искомой коммуникации непосредственно. На расстоянии 8-10 метров перпендикулярно коммуникации генератор заземляют. Вокруг коммуникации – поле, которое улавливается трубокабелеискателем.
  2. Бесконтактный. Когда подключение генератора к трубопроводам и кабелям невозможно или нежелательно. Генератор заземляют в двух точках, создавая вокруг коммуникации поле. Для поиска используется «отраженная величина» этого поля. Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DIGITRACE 30/50/80 с проводом длиной 30, 50 или 80 метров.
Состав
  • Трассоискатель Leica Digicat 550i Digitex 100t состоит из приемника Digicat 550i и генератора Digitex 100t.
  • Генератор Digitex 100t, входящий в комплект трассоискателя, способен задавать поисковые сигналы на активных частотах 8192 и 32768 Гц.
  • Приемник трассоискателя Leica Digicat 550i помимо поиска сигналов на указанных активных частотах может быть настроен на поиск сигналов частотой от 50 Гц до 60 кГц.
Режимы работы

Трассоискатель Leica Digicat 550i работает в следующих режимах:

  • «Напряжение» (пассивный) – обнаружение  объектов по сигналам частотой 50 Гц
  • «Радио» (пассивный) – обнаружение  объектов по сигналам частотой 15-60 кГц
  • «Авто» (пассивный) – совместное использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50 Гц-60 кГц
  • активный режим с индукционной передачей сигнала в трассируемый объект (используются частоты из ряда 8192, 32768 Гц)
  • активный режим с гальванической передачей сигнала в трассируемый объект (используются частоты из ряда 8192, 32768 Гц)
  • активный режим с использованием трассопоискового кабеля (для непроводящих объектов)
  • активный режим с использованием  зонда Digimouse (для непроводящих объектов)

Особенности трассопоискового оборудования Leica DigiSystem:
― оценка глубины залегания до 3 м,
― автоматическая настройка : предназначен для работы в самых суровых условиях,
― простота использования,
― цифровая обработка сигнала : точный, минимальное время обработки,
― самотестирование при включении,
― контрастный ЖК дисплей с подстройкой под и безошибочный поиск в условиях строительной площадки,
― при запуске входит в  максимальный режим : регулируемая выходная мощность чувствительности,
― высокая прочность, водонепроницаемость, безопасные условия работы,
― визуальное и звуковое оповещение о готовности к работе.

Программное обеспечение LOGiCAT



Поиск силовых кабелей 50-60 кГц
Поиск кабелей связи 15-60 кГц
Активный поиск(от вн.генератора) 8.192 (8) /32.768 (33) к Гц
Глубина поиска Поиск силовых кабелей: 3 м; Поиск кабелей связи: 2 м; Активный поиск: 3 м
Расстояние поиска вдоль коммуникации Пассивный режим: длина кабеля ; Активный режим: в зависимости от генератора
Индикация глубины заложения да, с использованием генератора
Клавиатура 2 функциональные кнопки
Дисплей 30 светодиодных сегментов
Громкость динамиков 72 дБ
Рабочая температура от -20°C до +50°C
Температура хранения от -40°С до +70 °С
Питание 6 алкалиновых батареек типа АА
Время непрерывной работы батареи 40 ч
Защита IP57
Размеры 760 х 250 х 85 мм
Вес Прибора: 2,83 кг. Транспортировочного ящика: 0,75 кг
Характеристики
Основные атрибуты
Производитель  Leica
СостояниеНовое
Время работы (1)40.0 час
Длина (1)760.0 мм
Ширина (1)250.0 мм
Высота85.0 (мм)
Вес (1)2.83 кг
Информация для заказа
  • Цена: Цену уточняйте
