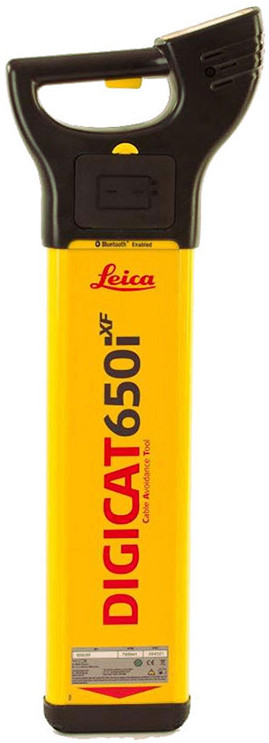

Трассоискатель Leica Digicat 650i xf

Трассоискатель Leica Digicat 650i xf
  • В наличии

665 800 Тг.

Трассоискатель Leica Digicat 650i xf
665 800 Тг.
В наличииТрассоискатель Leica Digicat 650i xf
Купить
+77172784534
Отдел продаж
  • +77073276947 Менеджер Анна
  • +77079091982 Дамир
  • +77475340067 Николай
Купить
+77172784534
Отдел продаж
  • +77073276947 Менеджер Анна
  • +77079091982 Дамир
  • +77475340067 Николай
  • График работы
  • Адрес и контакты

Трассоискатель Leica Digicat 650i xf ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для связи с ними имеется Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.Leica Digicat 650i поддерживает работу с полевым ГИС-контроллером, таким как Zeno 10 или 15, что позволяет бюджетно и эффективно организовать сбор геоданных и провести инвентаризацию подземных коммуникаций.Digicat 650i xf ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Точный поиск подземных коммуникаций, чтобы избежать их разрыва или повреждения.

Digicat 650i xf и генератор Digitex используются для определения глубины заложения кабеля или трубы. Значение глубины передается в контроллер по Bluetooth, а ПО Leica Zeno field позволяет определить координаты объекта. Можно также дополнительно включать изображения и комментарии, такие как: Тип и диаметр коммуникации; Дата и время инвентаризациии; Техническое состояние; Имя оператора и примечание.

Режимы работы трассоискателя Digicat 650i xf Digitex 100t xf:

  • «Напряжение» (пассивный) – обнаружение объектов по сигналам частотой 50Гц,
  • «Авто» (пассивный) ― совместное использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50Гц ― 60Гц,
  • «Радио» (пассивный) – обнаружение объектов по сигналам частотой 15 ― 60кГц,
  • активный режим с индукционной передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц); работа на частотах 512 и 640Гц позволяет отслеживать трассу на больших расстояниях от генератора,
  • активный режим с гальванической передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц),
  • активный режим с использованием трассопоискового кабеля (для непроводящих объектов),
  • активный режим с использованием зонда Digimouse (для непроводящих объектов).
Характеристики трассоискателя Digicat 650i xf Digitex 100t xf:
  • диапазон измерения глубины: от 0,3 до 3м в режиме «Напряжение» и активных режимах, от 0,3 до 2м в режиме «Радио» и до 10м с использованием опционального зонда Digimouse,
  • точность измерения глубины ±10%,
  • рабочие условия: температура от -20 до 50ºС, относительная влажность не более 95% без конденсата,
  • выходная мощность генератора: 1Вт,
  • время работы генератора от батарей (4 батареи размера D): 30 часов,
  • степень защиты корпуса генератора: IP 65 с закрытой крышкой,
  • габаритные размеры генератора: 280х260х180 мм,
  • масса генератора: 2,95 кг,
  • время работы приемника от батарей (6 батарей размера АА): 40 часов,
  • степень защиты корпуса приемника: IP 54,
  • габаритные размеры приемника: 760х265х85 мм,
  • масса приемника: 2,7 кг.

Особенности трассоискателя Digicat 650i xf
- Запись данных (встроенная память)
Digicat 600i xf умеет записывать и сохранять данные. Данные пишутся каждую секунду после первичной инициализации прибора. Эти записи хранятся в памяти трассоискателя и могут быть получены и переданы по Bluetooth® на ПК для анализа. Объем данных приблизительно на 80 часов использования.

Встроенное ПО Logicat
Позволяет загрузить сохраненные данные для просмотра. Загрузите все данные или отсортируйте их дате создания.

Bluetooth® совместимость
Локатор Digicat 600i xf также имеет порт Bluetooth® для беспроводного соединения. Он позволяет интегрировать Digicat в систему для сбора данных ГИС, записывать и преедавать информацию по беспроводной связи Bluetooth®.

Стандартный формат для всех Bluetooth® локаторах или усеченная версия для интеграции с ГИС устройствами, т.е. можно подключать портативный GPS для определения координат коммуникаций.

― Digicat 600i xf также определяет глубину залегания коммуникаций, когда локатор используется совместно с передатчиком Digitex или Digimouse (8кГЦ или 33 кГЦ). Определение глубины залегания нажатием лишь одной кнопки (до 3 м или до 9.9 м)

Индикация тока
Индикатор тока позволяет опознать коммуникацию, к которой подключен генератор Digitex.

К данному трассоискателю обычно покупают еще генераторы Leica Digitex:
― Leica Digitex 100t xf – мощность до 1 Вт
― Leica Digitex 300t xf – мощность до 3 Вт

Преимущества

  1. Интерфейс Bluetooth
  2. Индикация опасных зон оповещает о кабелях под напряжением,
  3. Технология обработки сигнала Digital Signal Processing (DSP)
  4. Подсветка экрана автоматически включается в темноте
  5. Режимы работы на частотах 8 кГЦ, 33 кГЦ, 512 ГЦ и 640 ГЦ
  6. Автоматический контроль делает Digicat простым в освоении и использовании
  7. Прочная, легкая конструкция, специально разработанная для суровых условий работ

Программное обеспечение Digicat обрабатывает эти сигналы и обеспечивают оператору звуковое и визуальное отображение информации о положении, глубине залегания и направлении проложения коммуникаций. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для моделей Digicat с функционалом Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.

Простая и удобная в работе – эта система позволяет избежать повреждений объектов, расположенных под землей и как следствие, сократить финансовые расходы и потери рабочего времени. Система DigiSystem может использоваться для поиска действующих (находящихся под напряжением) силовых кабелей, металлических объектов, отражающих сигналы, а также для трассировки пластиковых труб, дренажных каналов и других неметаллических коммуникаций. Трассопоисковая система DigiSystem легко адаптируется под решение любых задач, благодаря широкому выбору аксессуаров и модельному ряду.

Виды подземных коммуникаций
  • Самотечные трубопроводы (канализация, ливневая канализация, дренаж). Строятся из железобетонных, асбестоцементных и керамических труб.
  • Напорные трубопроводы транспортируют под давдением жидкостные и газовые продукты (водопровод, газопровод, теплофикация и др.). Сооружаются из стальных труб.
  • Кабельные сети (силовые кабели высокого и низкого напряжения ― электротранспорт, а также телефонная связь, радиовещание, сигнализация – слаботочные линии). Прокладывают в блоках из бетонных, асбестоцеменных и других труб, иногда по дну траншеи.
Два способа поиска ― пассивный и активный

При пассивном ( способ наведенных токов) способе с помощью трубокабелеискателя(Digicat 500i, 550i) обнаруживается переменное магнитное поле, существующее вокруг токонесущих кабелей. Обнаруживаются электрокабели и металлические трубы неглубокого заложения. Особенно на застроенных территориях где много блуждающих токов. При активном способе вокруг отыскиваемых подземных коммуникаций создается искусственное магнитное поле. Для этого кроме трубокабелеискателя необходим генератор электромагнитного поля звуковой частоты(DIGITEX 8/33).

При использовании генератора два способа: контактный и бесконтактный
  1. Контактный. Генератор в удобном месте подключается к искомой коммуникации непосредственно. На расстоянии 8-10 метров перпендикулярно коммуникации генератор заземляют. Вокруг коммуникации – поле, которое улавливается трубокабелеискателем.
  2. Бесконтактный. Когда подключение генератора к трубопроводам и кабелям невозможно или нежелательно. Генератор заземляют в двух точках, создавая вокруг коммуникации поле. Для поиска используется «отраженная величина» этого поля. Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DIGITRACE 30/50/80 с проводом длиной 30, 50 или 80 метров.

Особенности трассопоискового оборудования Leica DigiSystem:

- оценка глубины залегания до 3 м,
― автоматическая настройка : предназначен для работы в самых суровых условиях,
― простота использования,
― цифровая обработка сигнала : точный, минимальное время обработки,
― самотестирование при включении,
― контрастный ЖК дисплей с подстройкой под и безошибочный поиск в условиях строительной площадки,
― при запуске входит в  максимальный режим : регулируемая выходная мощность чувствительности,
― высокая прочность, водонепроницаемость, безопасные условия работы,
― визуальное и звуковое оповещение о готовности к работе.

Программное обеспечение LOGiCAT
Загрузка сохраненных записей

Программное обеспечение LOGiCAT дает вам возможность загружать данные с трассоискате­лей Digicat 600i и 700i серии i. Чтобы посмотреть историю работы трассоискателя, просто загрузите все записи или выполни­те поиск по дате.

СПРАВКА

Трассоискатель (кабелеискатель) – прибор поиска подземных коммуникаций (кабели электро- и телефонных линий, трубопроводы для транспортировки воды, горючих жидкостей, газа, воздуха и т.п.), позволяющий определять наличие, а так же местоположение коммуникаций в плане и по высоте (глубину залегания). Современные трассоискатели необычайно разнообразны, и прежде чем купить трассоискатель, необходимо уточнить, какими функциями он обладает.

Подготовительные работы, предшествующие поиску коммуникаций

Перед началом проектных, строительных и изыскательских работ необходимо обладать достоверной информацией о расположении инженерных подземных коммуникаций (ИПК). И, как правило, даже имея перед собой схемы, представленные сотрудниками муниципальных служб, их необходимо каждый раз уточнять. В подобных случаях, именно трассоискатель кабельный послужит для того, чтобы быстро, без лишних трудозатрат и с необходимой точностью решить эти проблемы. Трассоискатель применяется для поиска коммуникаций, и позволяет производителю работ предотвратить повреждение кабельных, трубных или других линий и избавит от довольно дорогостоящего и продолжительного ремонта.

Выбор трассоискателя в зависимости от вида работ

Все искомые подземные коммуникации перед началом работ можно разделить на два вида – обесточенные и находящиеся под напряжением. Зачастую, цена комплекта трассоискательного оборудования напрямую зависит от того, можно ли при помощи данного инструмента находить обесточенные коммуникации. Для поиска обесточенных коммуникаций в комплект должен входить специальный генератор, подключаемый к трубе или кабелю в местах выхода или обнажений. Многие современные генераторы способны работать в бесконтактном режиме, используя эффект индукции. Генератор размещается над искомой коммуникацией, в результате чего на нее наводится электрическое поле определенной частоты, которое и улавливает трассоискатель.

Применение генератора существенно упрощает работу при отслеживании коммуникаций в местах их близкого расположения друг к другу. При помощи специальных клещей генератор подключается к одному из нескольких кабелей или труб, благодаря чему индуктивный ток наводится исключительно на искомую коммуникацию, и позволяет с легкостью отслеживать ее на удалении до 1 километра от места подсоединения генератора.

Применение трассоискателей для специфических работ

В наше время широкое распространение получили оптико-волоконные кабели и пластиковые трубы, благодаря своим исключительным эксплуатационным характеристикам. При их производстве изготовителем изначально закладываются специальные маркеры, улавливаемые современными трассоискателями. На нашем сайте Вы сможете купить самые современные модели трассоискательного оборудования, имеющего улучшенную защиту от электромагнитных помех, благодаря чему поиск коммуникаций существенно облегчается. Многие трассоискатели, представленные в нашем магазине, имеют функцию CPS – "поиск катодной защиты", однако цена на такие приборы может отличаться от цены более простых моделей.

Преимущества современных трассоискателей

Современные трассоискатели производятся из прочных и легких материалов, обеспечивающих надежную защиту при самых разных условиях эксплуатации. Все результаты измерений отображаются на жидкокристаллическом дисплее, благодаря чему процесс поиска становится максимально простым и наглядным. Весь процесс поиска сопровождается звуковыми сигналами, при этом громкость динамика можно регулировать.

Покупка трассоискателя – ответственный шаг

Прежде чем купить трассоискатель, необходимо определиться для каких целей он будет служить. Можно значительно сэкономить при покупке простой модели, однако следует знать, что цена трассоискателя напрямую зависит от количества функций, удобства работы и универсальности использования. Зачастую, гораздо выгоднее один раз купить универсальный инструмент, который можно использовать в самых различных ситуациях.

Интерфейс данных Bluetooth
Модель генератора Опция (Digitex 100t xf / Digitex 300t xf)
Активные частоты 8 кГц / 33 кГц / 512 Гц / 640 Гц
Режимы пассивных частот power: 50 или 60 Гц / radio: 15...60 кГц / power+ radio
Поиск силовых кабелей 50-60 кГц
Поиск кабелей связи 15-60 кГц
Мах. глубина обнаружения (зонд + генератор) 0.3 ― 9.0 м
Мах. глубина обнаружения (локатор) 0.3 ― 3.0 м
Расстояние поиска вдоль коммуникации Пассивный режим: длина кабеля ; Активный режим: в зависимости от генератора
Индикация глубины заложения да, с использованием генератора
Клавиатура 2 функциональные кнопки
Дисплей 30 светодиодных сегментов
Громкость динамиков 72 дБ
Рабочая температура от -20°C до +50°C
Температура хранения от -40°С до +70 °С
Питание 6 алкалиновых батареек типа АА
Время непрерывной работы батареи 40 ч
Защита IP54
Размеры 760 х 250 х 85 мм
Вес Прибора: 2,83 кг. Транспортировочного ящика: 0,75 кг
Характеристики
Основные атрибуты
Производитель  Leica
Время работы (1)40.0
Длина (1)760.0
Ширина (1)250.0
Высота85.0 (мм)
Вес (1)2.7
Информация для заказа
  • Цена: 665 800 Тг.
